晶振作為電子係統的“心髒”和核心時鍾源，其穩定起振直接關係到設備功能的實現。當晶振無法正常啟動時，係統將陷入時序混亂，導致數據傳輸錯誤、控製失靈等嚴重後果。麵對這一硬件研發中的“頑疾”，免费P站下载APP需要從設計、製造、應用三個維度進行係統性剖析，並掌握科學的排查路徑。

一、 設計層麵：參數失配與布局缺陷

設計階段的疏忽是導致晶振不起振的最常見原因，其中負載電容不匹配占比高達60%以上。

晶振選型與參數匹配：晶振的標稱頻率、負載電容（CL）或等效串聯電阻（ESR）必須與電路設計要求嚴格匹配。例如，某低功耗MCU需匹配32.768kHz晶振，若誤用12.5pF負載電容，會導致負性阻抗失衡，引發起振異常。此外，晶振的溫度特性必須與工作環境兼容，工業級應用若誤用消費級晶振，會因溫漂過大而無法穩定工作。

PCB布局的“隱形殺手”：糟糕的布局是起振困難的潛在元凶。晶振遠離主控芯片時，長走線易形成天線效應，引入外部噪聲。若晶振下方存在高速信號線或電源走線，容性耦合會破壞時鍾信號完整性。

優化方案：將晶振及匹配電容緊鄰MCU放置，走線長度盡量控製在5mm內；采用“包地”結構環繞信號線，並每隔λ/20打孔接地，形成電磁屏蔽屏障；晶振走線下方必須鋪設完整的地平麵。

二、 製造層麵：工藝缺陷與材料問題

製造過程中的不當操作或物料本身的質量問題，往往在量產階段集中爆發。

焊接工藝不當：焊接過程中的高溫或長時間加熱，會導致晶振內部電性能指標異常。例如，32.768kHz晶振在280℃下焊接超5秒，可能引發特性惡化。

預防措施：嚴格控製回流焊溫度曲線（峰值溫度<260℃）；返修時禁用烙鐵直接加熱，應改用熱風台確保溫度均勻性。

晶振質量缺陷：生產過程中的切割精度不足、電極鍍層厚度不均或氧化，會導致頻率特性偏移或接觸電阻增大，直接造成起振困難。

解決方案：選擇具有更高品質的晶振供應商，並在采購時要求提供完整的測試報告與可靠性驗證數據。

三、 應用層麵：環境幹擾與係統協同

即使硬件設計無誤，外部環境幹擾和軟件配置錯誤同樣會讓晶振“罷工”。

電源噪聲幹擾：電源總線上的紋波噪聲通過VCC引腳傳導至晶振內部，當噪聲幅度超過閾值時，會引發起振失敗或頻率漂移。

改進措施：在VCC引腳就近並聯0.1μF陶瓷電容與10μF電解電容，形成高低頻噪聲濾波網絡；必要時串聯22Ω電阻抑製諧振，提升電源純淨度。

機械應力與環境侵蝕：機械振動或封裝應力可能引發內部微裂，造成時鍾信號間歇性中斷。同時，潮濕環境會加速引腳氧化，破壞信號完整性。

解決方案：采用減震墊隔離晶振安裝區域；優先選用抗衝擊的金屬外殼封裝；存儲與生產環境需嚴格控製溫濕度（建議≤40℃/≤60%RH）。

軟件配置錯誤：軟件時序配置錯誤可能破壞振蕩穩定性。例如，STM32的LSE驅動等級配置不當，會導致負性阻抗失衡。

解決方法：在啟動LSE前正確配置驅動等級（如HAL_RCC）；對於低頻晶振，可適當增加啟動延時，或采用數字濾波算法補償瞬時抖動。

四、 驗證與維護：標準化排查流程

當晶振不起振發生時，建議遵循以下“由表及裏”的排查步驟：

目視與基礎檢查：檢查焊盤是否有虛焊、連錫，晶振本體是否有機械損傷，確認供電電壓是否穩定。

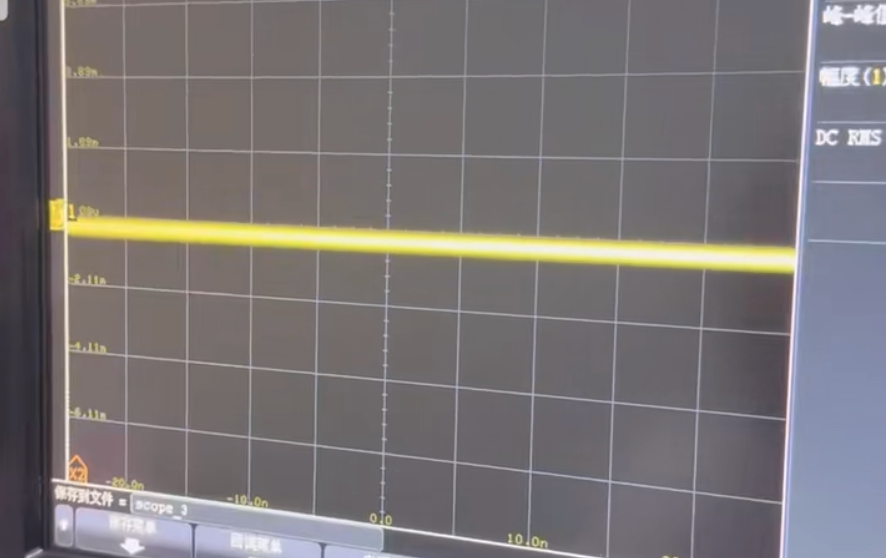

波形與參數測量：使用高阻抗探頭（10X）的示波器（帶寬>100MHz）測量晶振引腳，觀察是否有正弦波輸出，驗證無異常抖動或頻率偏移（Δf<±50ppm）。注意：探頭接觸瞬間可能導致停振或起振，屬正常現象。

替換與微調驗證：嚐試更換同規格正品晶振或微調匹配電容（如減小容值以降低負載電容），若恢複正常則指向物料或匹配問題；若仍失效，需深入檢查PCB布線或MCU振蕩電路設計。

晶振不起振的排查是一項係統工程，從源頭的設計選型到最終的焊接測試，每一個環節都至關重要。建立標準化的檢查清單與驗證流程，是保障電子係統時鍾穩定、提升產品可靠性的關鍵。
